一、產品別稱：

  直流高壓發生器簡稱直高發，又稱高壓發生器、中頻直流高壓發生器、高壓直流發生器、直流發生器、便攜式直流高壓發生器、高頻直流高壓發生器、交直流高壓發生器。

二、產品簡介：

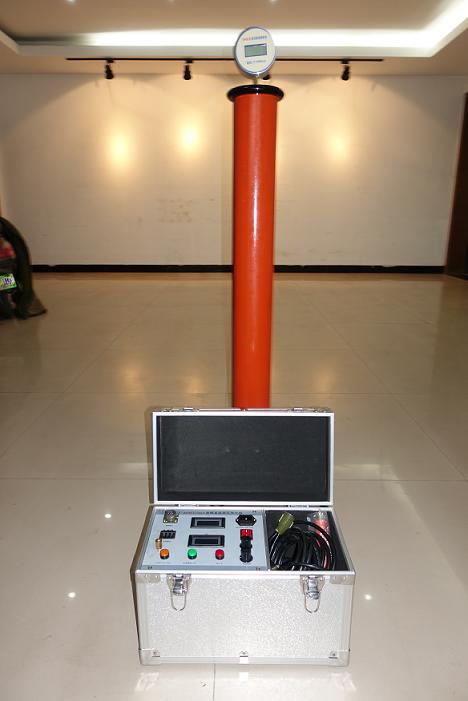

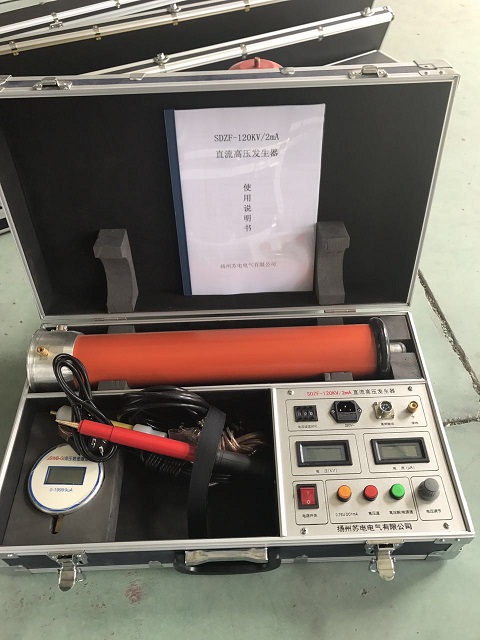

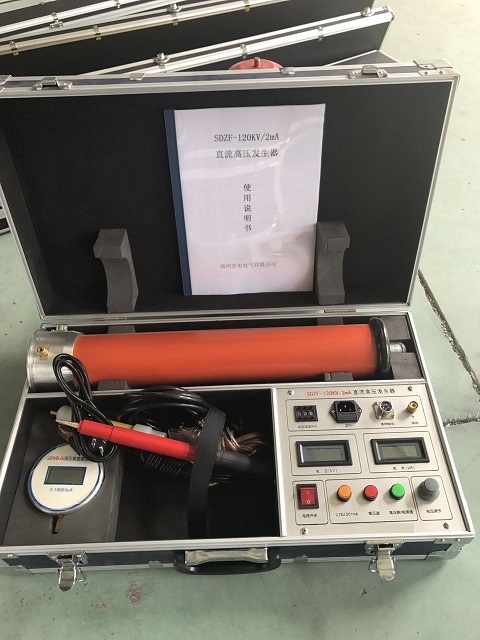

  SDZF-120KV/2mA四級承試直流高壓發生器廣泛適用于電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。是高壓試驗專業的重要設備采用中頻倍壓電路，新型直流高壓發生器應用PWM脈寬調制技術和大功率IGBT器件，根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓試驗實現了高品質、便攜式并能承受額定電壓放電而不損壞。直流高壓發生器具有多種保護功能，如:低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。智能直流高壓發生器采用故障取樣專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，現在高壓電源和高壓發生器已經沒有嚴格的區別。直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車;兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。真正做到一機兩用，方便了現場用戶的使用。主要用于研究電氣設備直流精電及換流站設備和絕緣材料在直流高電壓 下的絕緣強度、直流愉電線路電暈和離子流及其效應 以及進行交、直流電力設備的泄漏電流試驗。另外還可以作為其他高 壓試驗設備如沖擊電壓發生器、沖擊電流發生器、振蕩 回路等的電源。在其他科技領域里，如物理學(加速器、 電子顯微鏡等)、電子醫療設備(X射線)、工業應用 (廢氣沉淀、靜電噴漆等)、或電子通信(電視、廣播 站)等方面也被應用。

三、產品用途：

直流高壓發生器。主要適用于電力檢修部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電氣設備進行直流耐壓試驗。

四、產品技術特點：

  1.體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是理想的可靠產品。

2.采用先進技術、工藝制造，率先應用新的PUM智能脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用智能技術提智能率，頻率高達40kHz，從而使輸出高壓穩定度更高，波紋系數更小。

3.采用計算機控制技術，在大屏幕的LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時、接地及各種保護信息。

4.智能接地不良保護及報警功能(接地不良不能升壓)，測壓回路斷線保護(高壓測量回路斷線儀器不能升壓)，急停按鈕，提高了操作人員在作業過程中安全性。在特殊情況下還可解除接地不良保護報警功能(如采用發電機作為電源或現場接地不良但仍可試驗的情況下。)精度、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

5.電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。

6.增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。

7.倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。

8.倍壓筒體用德國技術研制;中頻變壓器經有關專家特殊設計，體積小、容量大。倍壓筒體底座內藏設有三只內支撐腳，增加了倍壓筒的穩定性，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內.

五、產品特性和參數：

1、規  格：      SDZF-120/2

2、輸出電壓(kV)：120

3、輸出電流(mA) ：2

4、輸出功率(W) ：240

5、高壓極性：    負電壓極性,零電壓?jiǎn)?dòng),連續可調

6、工作電源：    AC 220V±10%;50Hz

7、電壓測量誤差：1.0%（滿度）±1個字,蕞高分辨率0.1%kV

8、電流測量誤差：1.0%（滿度）±1個字,蕞高分辨率0.1%uA

9、過壓整定誤差：≤1.0%

10、0.75切換誤差：≤0.5%

11、紋波系數：    ≤1.0%

12、電壓穩定度：  隨機波動,電源電壓變化±10%時≤0.5%

13、工作方式：    間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘

14、環境溫度：    -15℃～50℃

15、相對濕度：    當溫度為25℃時，不大于90%(無凝露)

16、海拔高度：    2500米以下

附:

不同的規格可根據用戶的需求進行定制！
